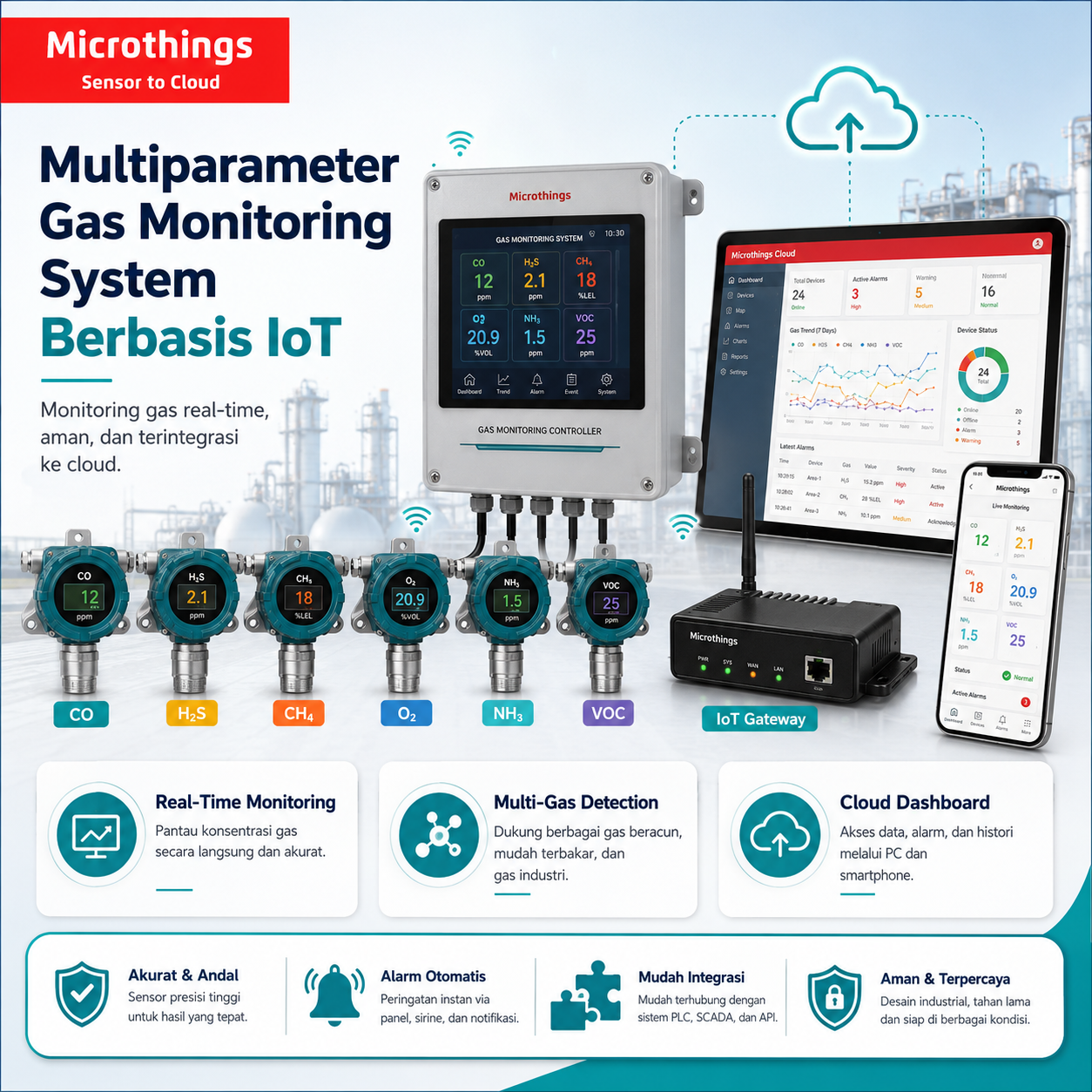

Multiparameter Gas Monitoring System Berbasis IoT | Microthings

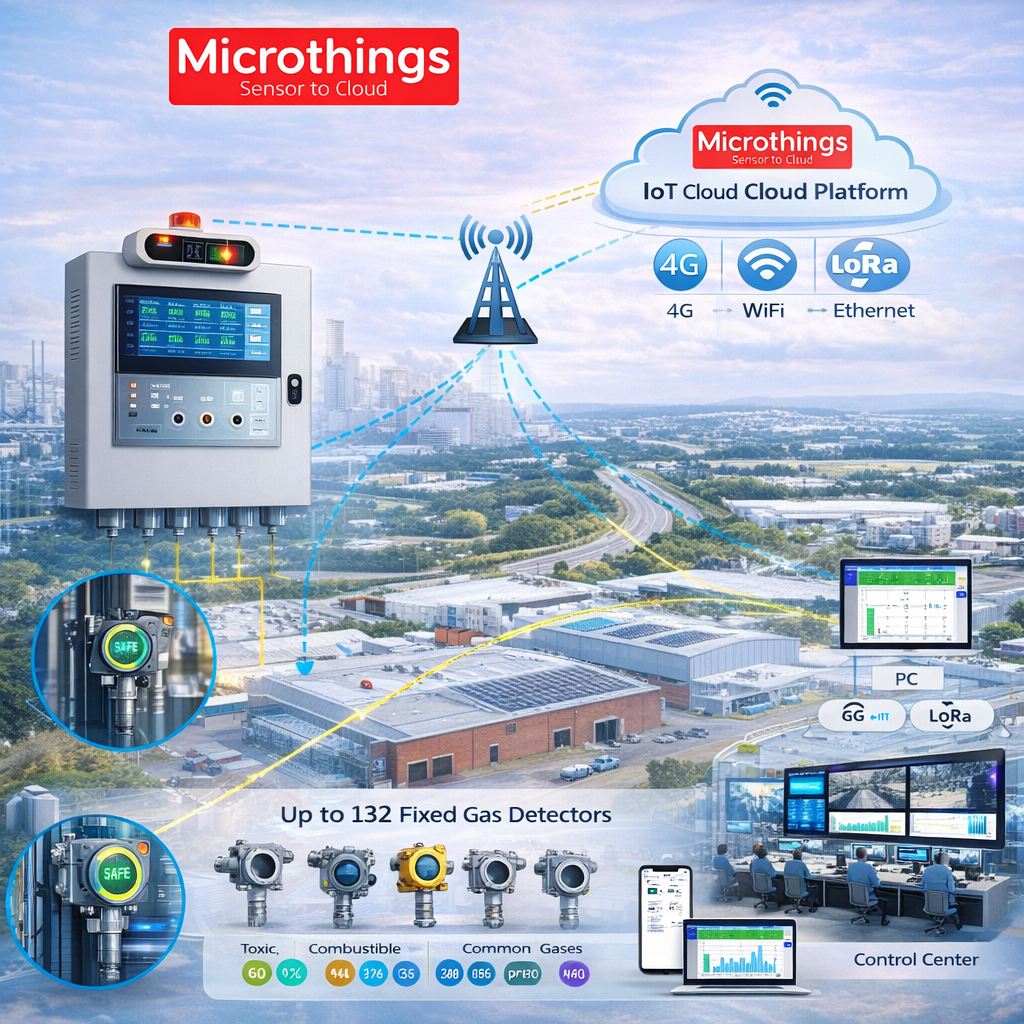

Multiparameter Gas Monitoring System adalah solusi pemantauan gas industri berbasis Internet of Things (IoT) yang dirancang untuk mendeteksi, mengumpulkan, merekam, dan mengirimkan data konsentrasi berbagai jenis gas secara real-time dari satu atau banyak titik monitoring.

Sistem dapat menghubungkan banyak gas detector yang ditempatkan pada area berbeda dan mengintegrasikannya dengan Microthings IoT Cloud Platform melalui RS485, 4–20 mA, Ethernet, WiFi, LoRa, maupun jaringan seluler 4G sesuai konfigurasi proyek.

Data konsentrasi gas dapat ditampilkan melalui panel kontrol lokal sekaligus dikirim ke cloud. Operator dan manajemen dapat memonitor kondisi lingkungan melalui komputer, tablet, atau smartphone tanpa harus berada langsung di lokasi pemasangan.

Selain fungsi monitoring, sistem dapat digunakan sebagai bagian dari industrial safety automation. Ketika konsentrasi gas melewati nilai alarm yang telah ditentukan, sistem dapat dikonfigurasikan untuk mengaktifkan perangkat seperti alarm suara dan lampu, exhaust fan, solenoid valve, pompa, motor, maupun perangkat keselamatan lainnya.

Dengan dukungan historical data, alarm management, reporting, dan remote monitoring, Multiparameter Gas Monitoring System memberikan solusi terpadu untuk meningkatkan keselamatan kerja, pengendalian emisi, efisiensi operasional, serta pengawasan lingkungan industri.

1. Deskripsi Produk

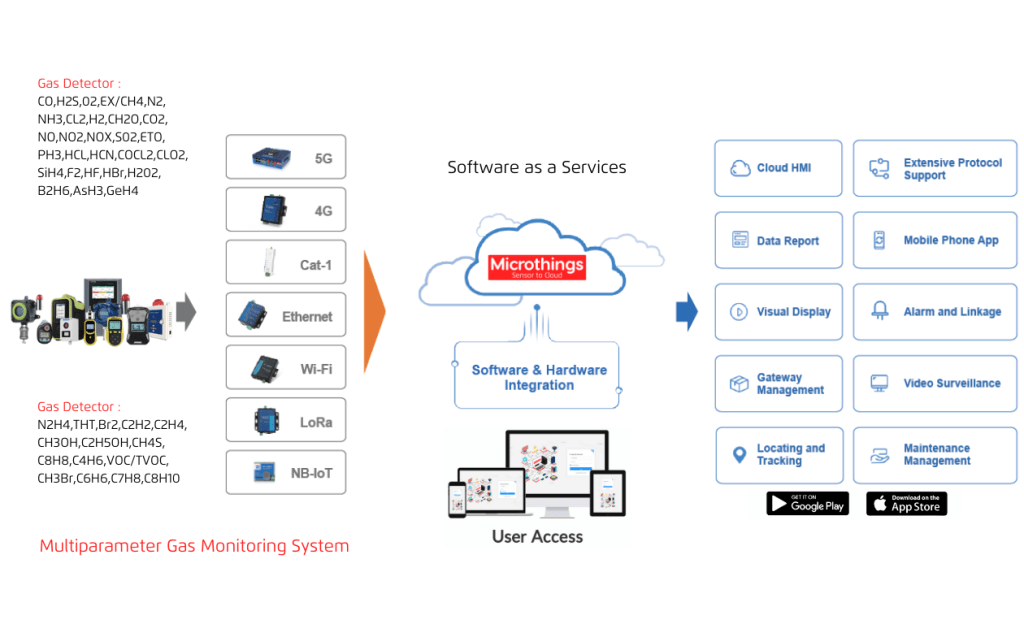

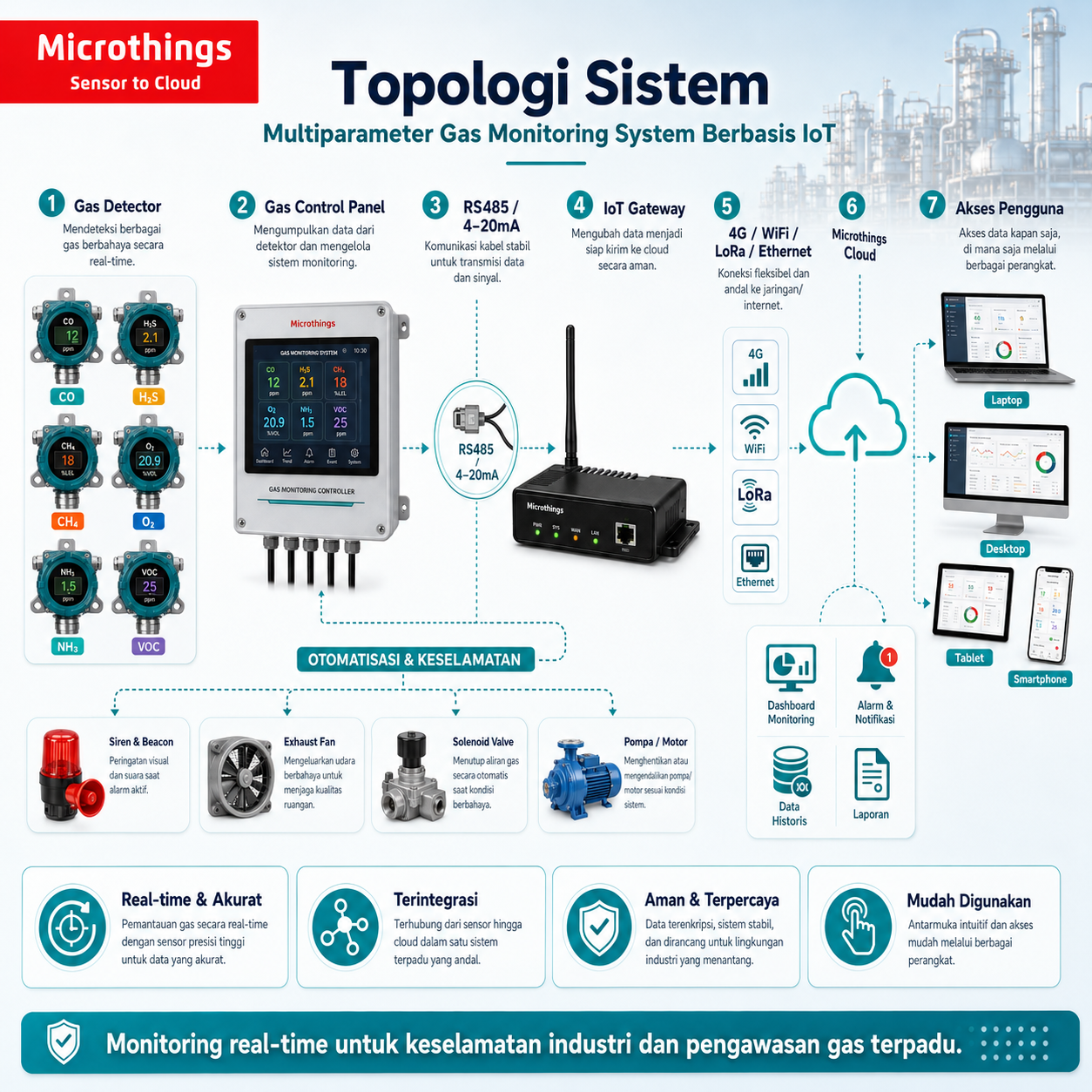

Multiparameter Gas Monitoring System merupakan sistem monitoring gas terpusat yang mengintegrasikan gas detector, gas control panel, komunikasi industri, IoT gateway, dan Microthings Cloud Platform dalam satu arsitektur.

Gas detector dipasang secara permanen pada titik-titik yang memiliki potensi keberadaan gas beracun, mudah terbakar, kekurangan oksigen, maupun gas proses industri.

Setiap detector akan melakukan pengukuran konsentrasi gas dan mengirimkan data menuju control panel melalui:

• RS485 Modbus
• 4–20 mA
• LoRa
• WiFi
• 4G
• Komunikasi lainnya sesuai kebutuhan integrasi

Control panel berfungsi sebagai pusat pengumpulan data lokal, visualisasi kondisi detector, pengaturan alarm, pencatatan data, serta kontrol perangkat eksternal.

Selanjutnya, data dapat dikirim menuju Microthings IoT Cloud Platform sehingga informasi dari satu maupun banyak lokasi dapat dimonitor secara terpusat.

Pada konfigurasi tertentu, keseluruhan sistem dapat dikembangkan hingga 132 gas detector. Kapasitas aktual bergantung pada konfigurasi RS485, jumlah analog input, expansion module, dan kebutuhan proyek.

Sistem ini sesuai digunakan untuk:

• Toxic Gas Monitoring
• Combustible Gas Monitoring
• Oxygen Monitoring
• VOC Monitoring
• Industrial Gas Detection
• Environmental Gas Monitoring
• Confined Space Monitoring
• Gas Leak Detection
• Fixed Gas Detection System
• Industrial Safety Monitoring

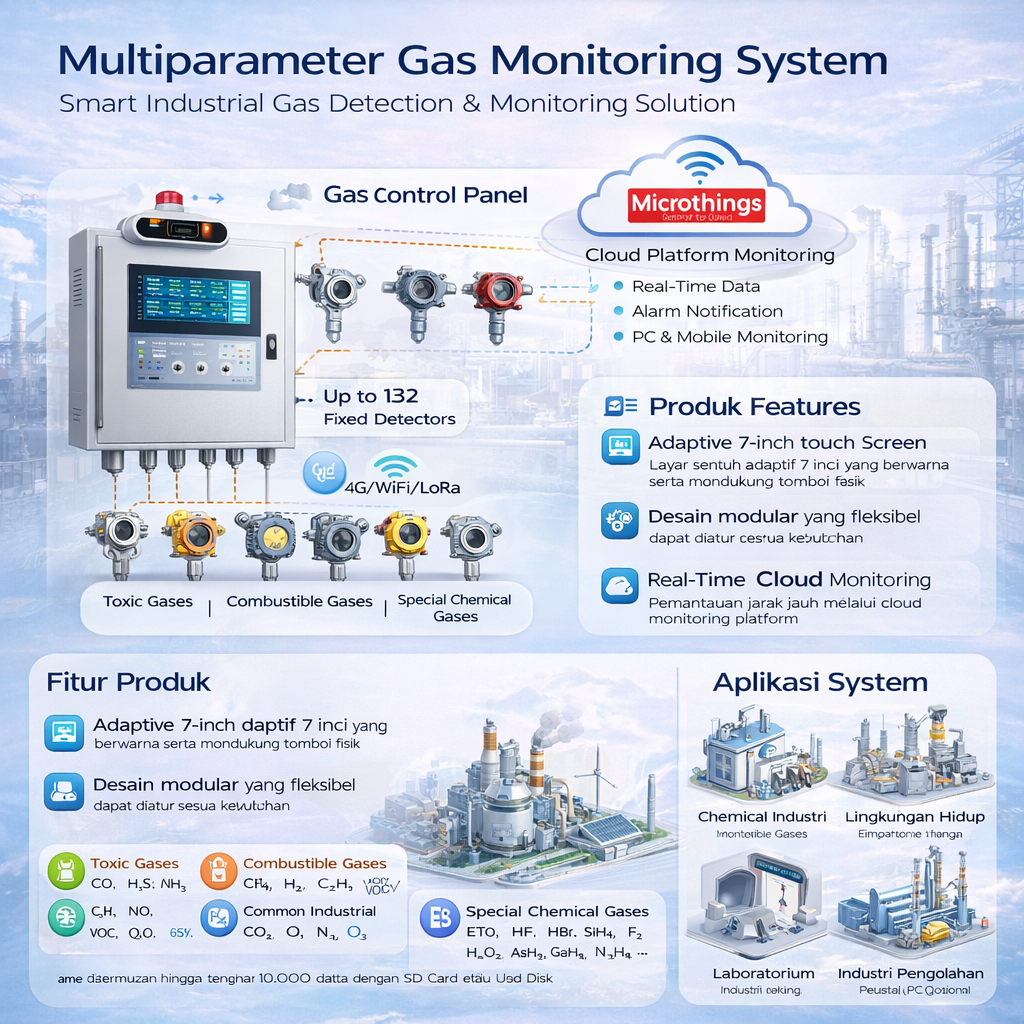

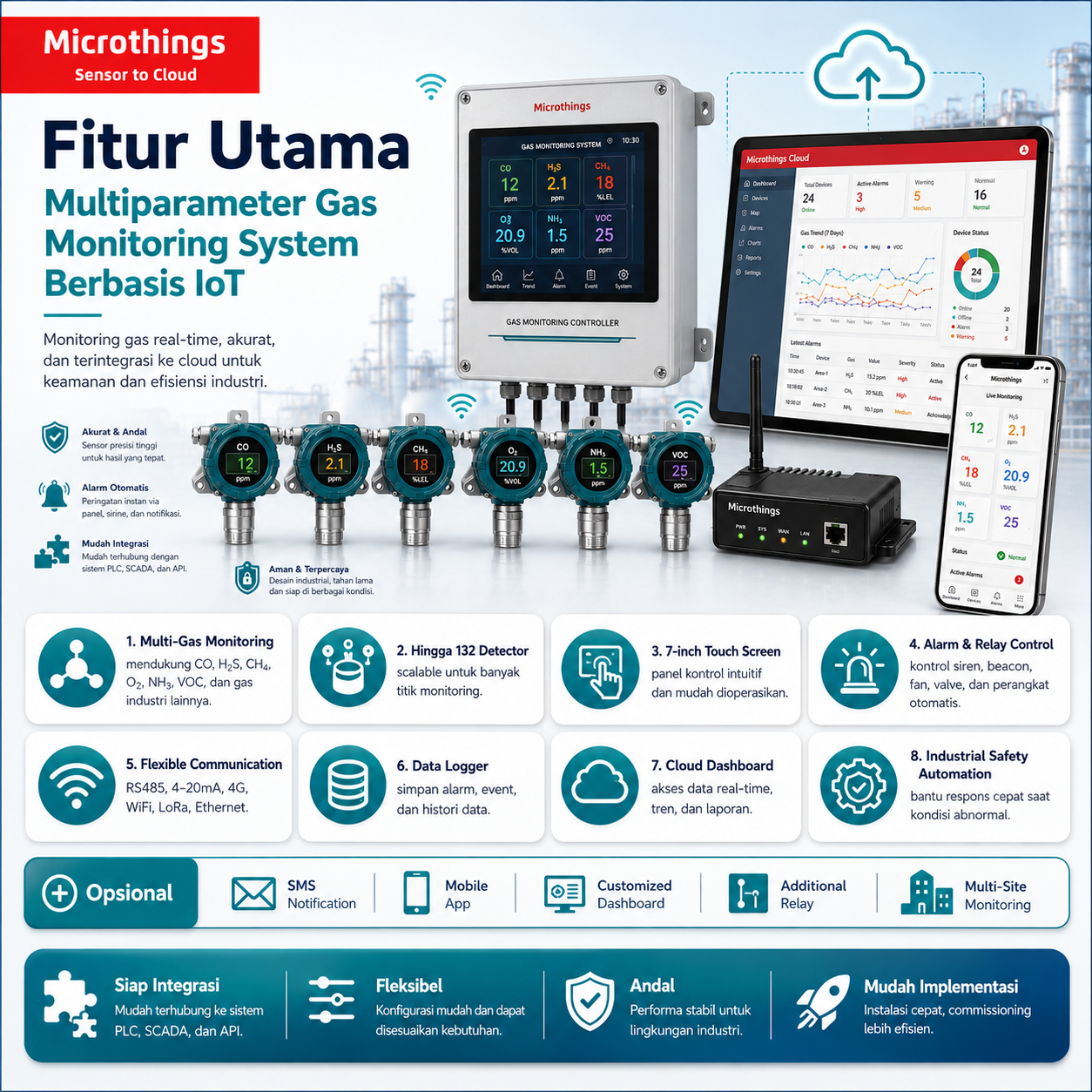

2. Fitur Utama Produk dan Solusi

1. Multiparameter Gas Monitoring

Satu sistem dapat digunakan untuk memonitor berbagai jenis gas secara bersamaan.

Jenis gas dapat dikonfigurasikan berdasarkan kebutuhan area, antara lain:

• CO
• H₂S
• NH₃
• Cl₂
• SO₂
• NO₂
• CH₄
• H₂
• VOC
• CO₂
• O₂
• O₃

serta berbagai gas industri lainnya.

2. Kapasitas Monitoring Hingga 132 Detector

Sistem dapat dikembangkan untuk menghubungkan hingga 132 gas detector, tergantung konfigurasi modul dan interface komunikasi.

Arsitektur modular memungkinkan sistem digunakan mulai dari instalasi sederhana hingga jaringan monitoring gas pada fasilitas industri yang luas.

3. Monitoring Data Secara Real-Time

Setiap gas detector mengirimkan data konsentrasi secara kontinu ke control panel.

Operator dapat melihat:

• Nilai konsentrasi gas
• Status detector
• High alarm
• Low alarm
• Status komunikasi
• Historical data
• Status perangkat kontrol

Data juga dapat diteruskan ke Microthings Cloud untuk remote monitoring.

4. 7-Inch Touch Screen Control Panel

Control panel menggunakan layar sentuh berwarna 7 inci yang memberikan tampilan monitoring lebih intuitif.

Sistem mendukung:

• Touch screen operation
• Tombol fisik
• Tampilan multi-channel
• Real-time gas concentration
• Grafik konsentrasi gas
• Alarm configuration
• Device naming

Operator dapat melakukan pengaturan dan monitoring langsung melalui panel.

5. Desain Modular dan Fleksibel

Sistem menggunakan arsitektur modular sehingga konfigurasi dapat menyesuaikan kebutuhan proyek.

Fitur I/O dapat mencakup:

• Standard RS485 input
• Hingga 100 detector melalui konfigurasi RS485 tertentu
• 4–20 mA analog input
• 8–32 analog input channel
• Hingga 16 channel 4–20 mA output
• Relay output
• Controller-to-controller communication
• Expansion module

Dengan expansion dan kombinasi interface yang sesuai, kapasitas keseluruhan sistem dapat dikembangkan hingga 132 detector.

6. Industrial Safety Automation

Multiparameter Gas Monitoring System tidak hanya memberikan alarm tetapi juga dapat dikonfigurasi untuk menjalankan tindakan otomatis.

Relay control dapat digunakan untuk mengaktifkan:

• Solenoid valve
• Exhaust fan
• Blower
• Industrial motor
• Water pump
• Siren
• Beacon lamp
• Automatic spraying system
• Emergency ventilation
• Mesin atau perangkat industri lainnya

Sebagai contoh, ketika konsentrasi gas melebihi threshold tertentu, sistem dapat mengaktifkan exhaust fan dan alarm secara otomatis.

7. Alarm dan Notification

Setiap detector dapat dikonfigurasi dengan batas alarm yang berbeda.

Sistem dapat memberikan:

• Low alarm
• High alarm
• Sound alarm
• Light alarm
• Cloud notification
• SMS notification pada konfigurasi tertentu
• Remote alarm monitoring

Kemampuan tersebut membantu operator mendapatkan informasi lebih awal ketika terjadi kondisi abnormal.

8. Data Logger dan Historical Data

Control panel menyediakan fungsi penyimpanan data untuk kebutuhan evaluasi dan audit.

Kemampuan penyimpanan meliputi:

• Hingga 1.000 alarm records
• Hingga 1.000 event records
• Hingga 100.000 historical records melalui SD card
• Adjustable recording interval
• SD Card export
• USB disk export

Historical data dapat mencatat:

• Waktu kejadian
• Nilai konsentrasi gas
• Alarm status
• Informasi detector
• Event system

9. Flexible Display Mode

Dashboard lokal dapat menampilkan beberapa detector sekaligus.

Fungsi tampilan meliputi:

• Hingga 6 channel pada satu halaman
• Real-time gas concentration
• Trend graph
• Automatic page rotation
• Manual page navigation
• Custom detector naming
• High/low alarm setting

Tampilan tersebut membantu operator memahami kondisi area dengan cepat.

10. Flexible Communication

Sistem mendukung berbagai metode komunikasi.

Pilihan interface meliputi:

• RS485
• 4–20 mA
• Ethernet
• WiFi
• LoRa
• 4G

Kombinasi teknologi tersebut memungkinkan sistem digunakan pada berbagai kondisi instalasi.

11. Microthings IoT Cloud Platform

Data dapat dikirim menuju Microthings IoT Cloud Platform untuk monitoring terpusat.

Platform dapat menyediakan:

• Real-time monitoring
• Historical data
• Alarm management
• Data visualization
• Statistical analysis
• Automatic reporting
• Device management
• User management
• Multi-site monitoring
• Dashboard monitoring

Data dapat diakses melalui PC, laptop, tablet, maupun smartphone.

12. Distributed Gas Monitoring Network

Beberapa detector dapat dipasang di berbagai area seperti:

• Production area
• Chemical storage
• Tank farm
• Laboratory
• Boiler room
• Generator room
• Warehouse
• Tunnel
• Wastewater treatment area
• Utility area

Seluruh detector kemudian dihubungkan ke satu control panel atau jaringan monitoring terintegrasi.

3. Technical Spesifikasi

Gas Control Panel

*Kapasitas aktual bergantung pada kombinasi detector, RS485, analog input, expansion module, dan desain sistem.

Interface dan Kapasitas

Jenis Gas yang Dapat Dimonitor

a. Gas Beracun

b. Gas Mudah Terbakar

• CH₄ / Methane
• H₂ / Hydrogen
• C₂H₂ / Acetylene
• VOC
• TVOC

c. Gas Industri Umum

• CO₂
• O₂
• N₂
• O₃

d. Gas Kimia Khusus

• ETO
• HF
• HBr
• SiH₄
• F₂
• H₂O₂
• AsH₃
• GeH₄
• N₂H₄

Jenis gas, range pengukuran, sensor technology, serta jumlah detector dapat dikustomisasi berdasarkan kebutuhan proyek.

4. Manfaat dan Aplikasi

Manfaat Penggunaan

1. Meningkatkan Keselamatan Kerja

Sistem membantu mendeteksi peningkatan konsentrasi gas berbahaya sebelum berkembang menjadi kondisi yang lebih serius.

Operator dapat memperoleh alarm secara lebih cepat dan melakukan tindakan sesuai prosedur keselamatan.

2. Monitoring Gas Secara Real-Time

Kondisi gas dapat dipantau terus-menerus tanpa bergantung sepenuhnya pada inspeksi manual.

3. Monitoring Banyak Titik dalam Satu Sistem

Gas detector dapat ditempatkan pada area yang berbeda dan dihubungkan ke satu sistem monitoring.

Hal ini sangat berguna untuk fasilitas industri dengan area operasional yang luas.

4. Remote Monitoring

Microthings Cloud memungkinkan tim operasional dan manajemen melakukan monitoring melalui:

• PC
• Laptop
• Tablet
• Smartphone

5. Mempercepat Respons terhadap Kebocoran Gas

Alarm dapat muncul ketika konsentrasi gas mencapai threshold yang telah ditentukan.

Informasi tersebut membantu operator merespons kondisi abnormal dengan lebih cepat.

6. Mendukung Otomasi Keselamatan

Sistem dapat mengontrol perangkat eksternal secara otomatis berdasarkan kondisi gas.

Misalnya:

Gas Detector → Control Panel → High Alarm → Exhaust Fan + Siren + Solenoid Valve

7. Mendukung Audit dan Analisis

Data historis memberikan informasi penting untuk:

• Safety audit
• Environmental audit
• Incident investigation
• Preventive maintenance
• Trend analysis
• Management reporting

8. Mengurangi Monitoring Manual

Sistem otomatis membantu mengurangi pekerjaan pencatatan dan inspeksi rutin yang sebelumnya dilakukan secara manual.

9. Mendukung Predictive dan Preventive Maintenance

Data alarm dan historical trend dapat membantu mengidentifikasi detector, perangkat, atau area yang membutuhkan pemeriksaan lebih lanjut.

10. Scalable untuk Pengembangan Sistem

Jumlah detector dan lokasi monitoring dapat diperluas mengikuti perkembangan fasilitas.

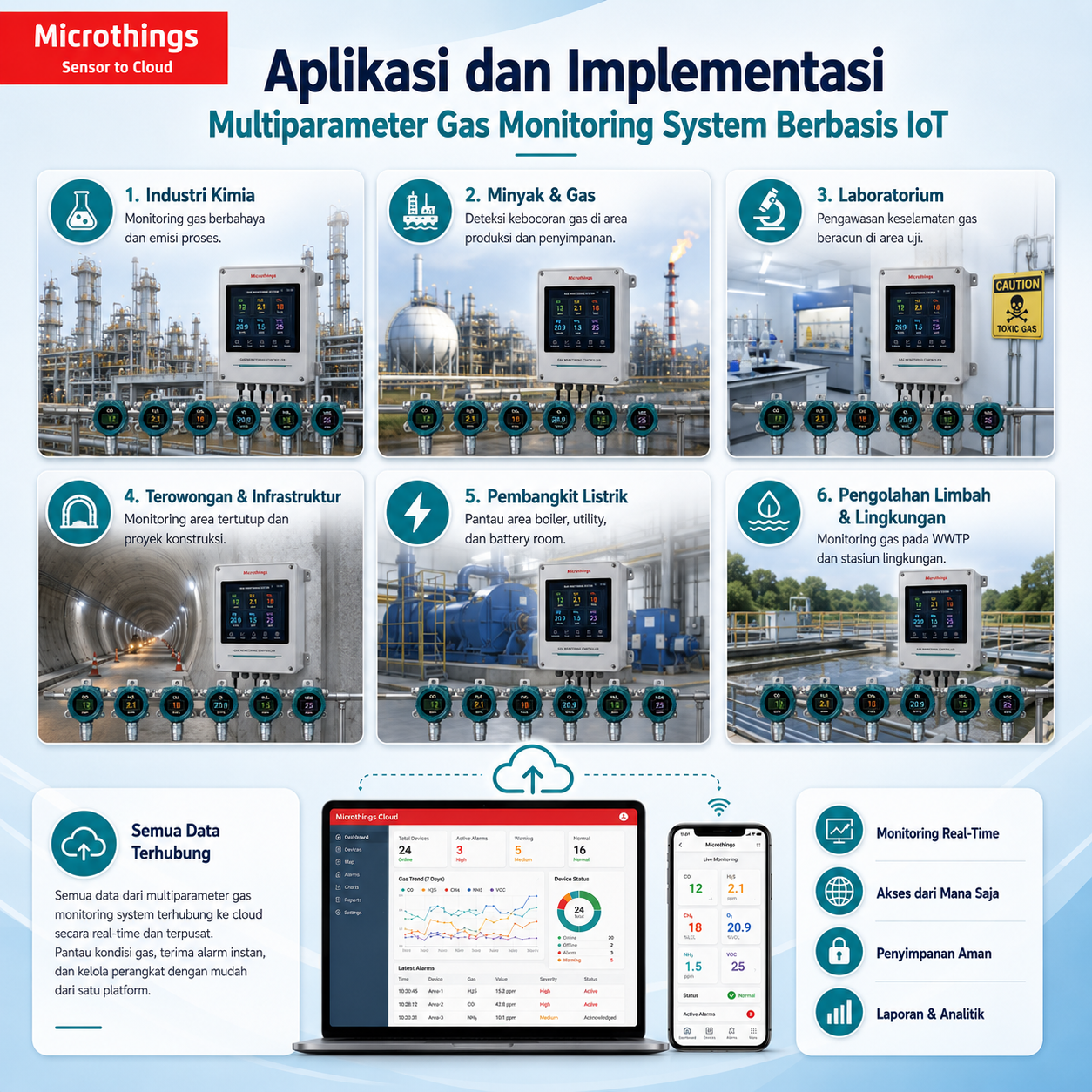

Aplikasi Multiparameter Gas Monitoring System

1. Industri Kimia

Digunakan untuk monitoring:

• Chemical processing
• Chemical storage
• Production area
• Toxic gas
• Gas leakage
• VOC emission

2. Industri Minyak dan Gas

Sistem dapat digunakan pada:

• Oil & gas facility
• Refinery
• Tank farm
• Gas processing plant
• Storage area
• Pipeline facility

3. Industri Petrokimia

Monitoring berbagai gas berbahaya maupun mudah terbakar pada fasilitas produksi dan penyimpanan bahan kimia.

4. Pembangkit Listrik

Dapat digunakan pada:

• Boiler room
• Battery room
• Generator room
• Chemical treatment area
• Utility room
• Gas storage

5. Laboratorium

Monitoring gas membantu menjaga keselamatan personel pada:

• Chemical laboratory
• Research laboratory
• Gas cylinder room
• Testing room

6. Terowongan dan Infrastruktur

Sistem sesuai untuk pemantauan gas pada:

• Tunnel
• Underground construction
• Basement
• Confined space
• Utility tunnel

7. Wastewater Treatment Plant

Gas seperti H₂S, CH₄, NH₃, dan gas lainnya dapat muncul pada proses pengolahan limbah tertentu.

Fixed gas detector membantu melakukan pemantauan secara kontinu.

8. Environmental Monitoring

Sistem dapat digunakan dalam jaringan environmental monitoring untuk mendeteksi gas tertentu pada lingkungan industri.

9. Manufacturing

Dapat diterapkan pada:

• Factory
• Production line
• Warehouse
• Chemical storage
• Utility area

10. Pertambangan

Digunakan untuk monitoring atmosfer area tertentu terhadap keberadaan gas berbahaya, gas mudah terbakar, maupun kondisi kekurangan oksigen sesuai kebutuhan aplikasi.

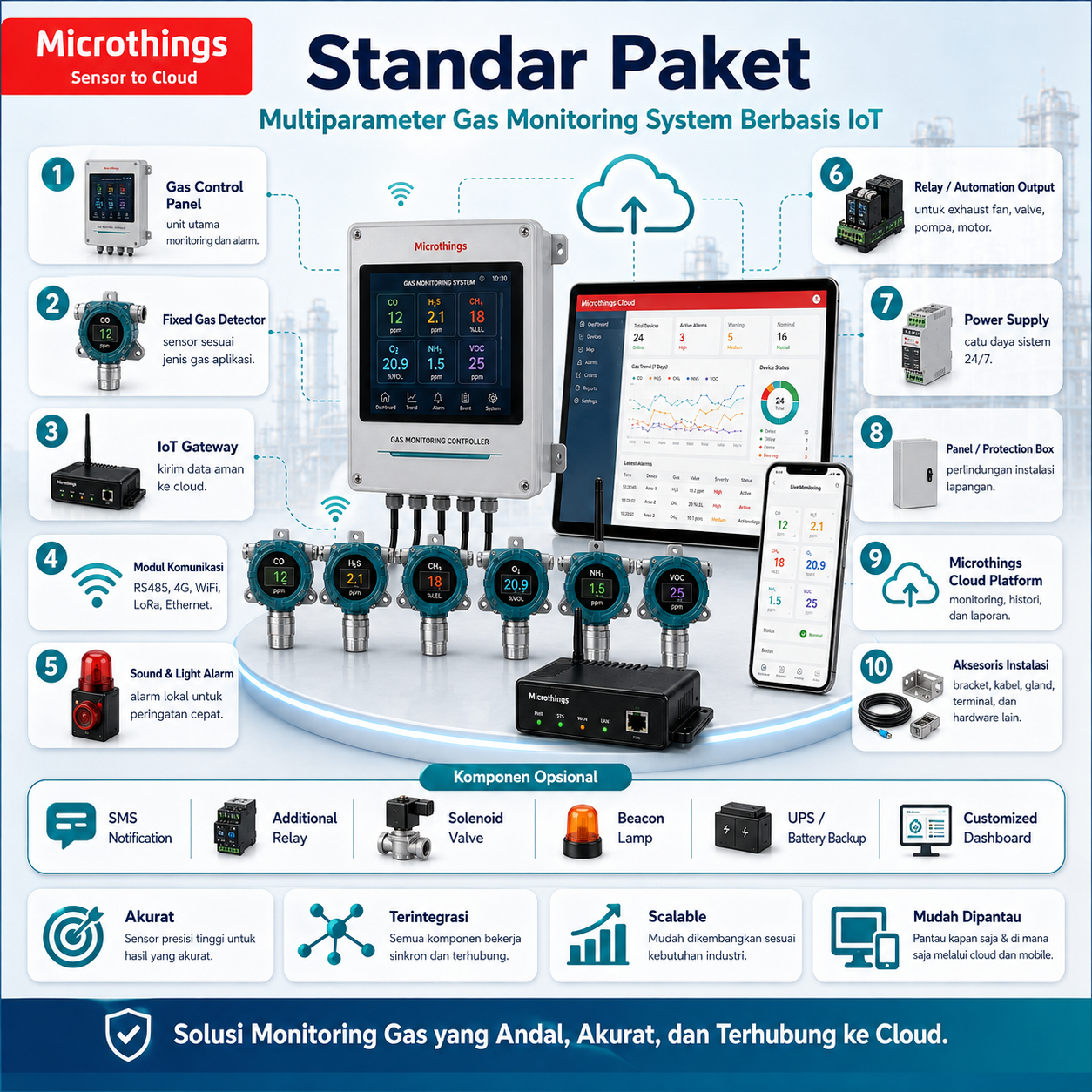

5. Standar Paket

Konfigurasi Multiparameter Gas Monitoring System dapat disesuaikan dengan jumlah titik dan jenis gas yang akan dipantau.

Optional

• Additional gas detector
• 4–20 mA expansion module
• Additional relay module
• LoRa communication
• WiFi communication
• 4G communication
• SMS notification
• Local siren
• Beacon lamp
• Exhaust fan integration
• Solenoid valve integration
• Automatic ventilation control
• Customized dashboard
• Local server integration
• API integration
• UPS / Battery Backup
• Solar power system
